Betonárky MS_II

Zariadenie pre výrobu ľahkého betónu (LB) plneného technickou penou — penobetónu.

Je určené hlavne pre výrobu prefabrikátov a rôznych špeciálnych produktov z penobetónu vyrábaných metódou okamžitého tvarovania.

Jednotlivé časti zariadenia tvoria kompaktný celok s minimalizovanými nárokmi na zastavanú plochu.

Dávkovanie všetkých komponentov a proces miešania sú riadené počítačovou riadiacou jednotkou a to aj v prípade ručného nakladania suchých komponentov priamo do miešačky.

Optimálnu výrobnú zostavu tvorí MS_II spolu s 1 alebo 2 dopravníkmi na  suché komponenty/dávkovanie suchých komponentov. Ovládanie - automatické zapínanie a vypínanie – síl, dopravníkov a ich vibrátorov je zabezpečené ich silovým pripojením do rozvádzača (zásuviek) riadiaceho centra MS_II (RC).

Výrobný proces

Suroviny sa postupne automaticky privádzajú do miešadla a dôkladne sa zmiešajú: najprv piesok, vlákno (ak je potrebné), prísada (superplastifikátor), zámesová voda spolu s cementom, a potom pena. Vlákno a polystyrénové guličky (v prípade potreby) sa dávkujú ručne.

Suroviny – piesok, cement, vlákno (ak je potrebné), prísada (superplastifikátor),  voda, a pena,  sa automaticky postupne  privádzajú do miešačky a dôkladne sa zmiešajú. Vlákno a polystyrénové guličky (ak sú potrebné) sa dávkujú ručne.

Celú vyrobenú dávku penobetónu je možné na jedenkrát vyprázdniť – vysypať z miešačky do vozíka pod miešačkou.

Použitie

Zariadenie je určené pre výrobu LB priamo na stavbe alebo vo výrobnom závode a je schopné pracovať:

• v automatickom režime v súčinnosti so silom na suché zmesi

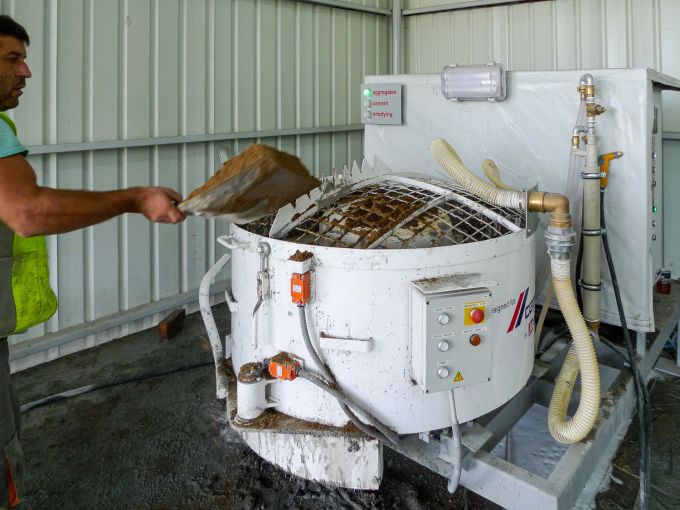

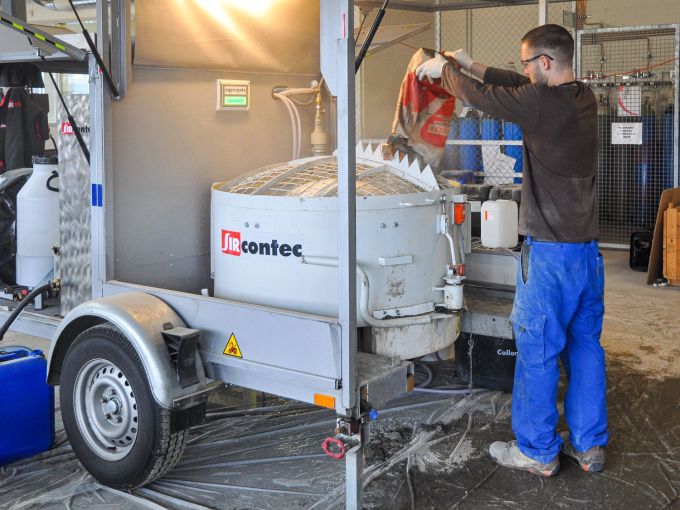

• v automatickom alebo poloautomatickom režime s ručným dávkovaním balených suchých komponentov, ktoré môžu byť dopravované do násypky zariadenia MS_II pomocou dopravníkov

Hlavné časti

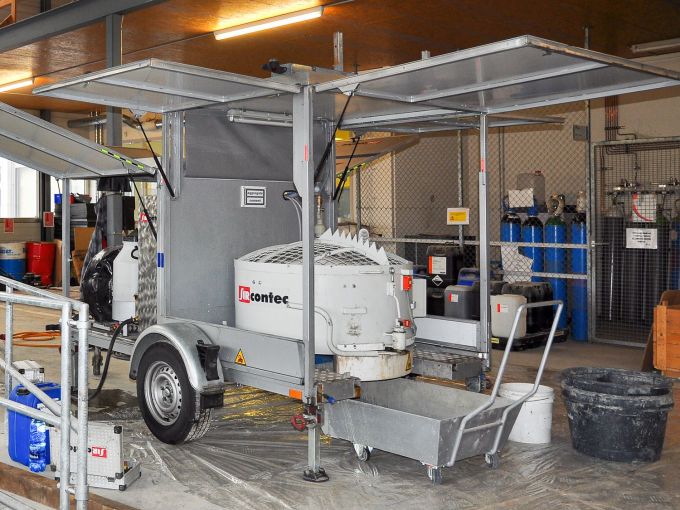

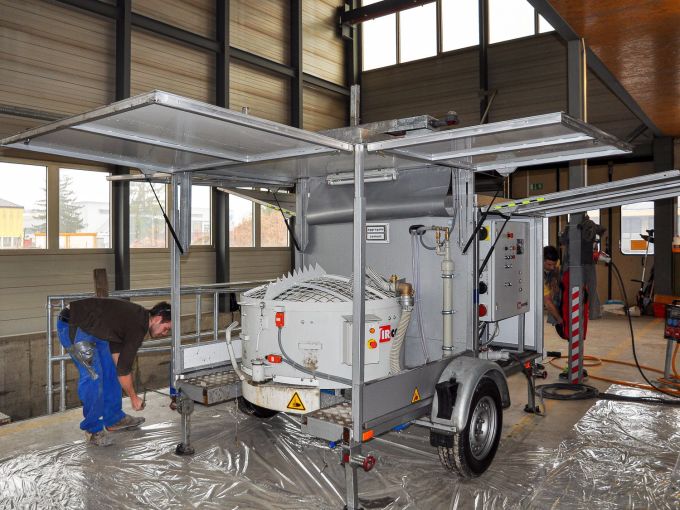

Základový rám, Riadiace centrum, Miešadlo, Nádrž na vodu s čerpadlom, Penogenerátor,  Podvozok

Riadiaca jednotka, Frekvenčný menič otáčok, Vodomer, Prietokomer pre prísadu, Elektronická kalibrovaná váha pod miešadlom, a Centrálny rozvádzač s poistkami a ochranou elektrických pohonov pripojených zariadení sú súčasťou Riadiaceho centra

Obsahuje

• systém opakovane presného dávkovania vstupných surovín a to suchých, kvapalných včítane technickej peny
• systém riadenia miešacieho procesu – vylučuje vplyv obsluhy na proces miešania
• systém automatického dávkovania kvapalnej prísady
• integrovaná kalibrovaná elektronická váha pre váženie suchých komponentov prípadne cementového mlieka
• systém automatického dávkovania penotvorného koncentrátu
• systém signalizujúci nedovolený pokles úrovne napájacieho napätia
• systém signalizujúci chybný sled fáz napájacieho elektrického zdroja

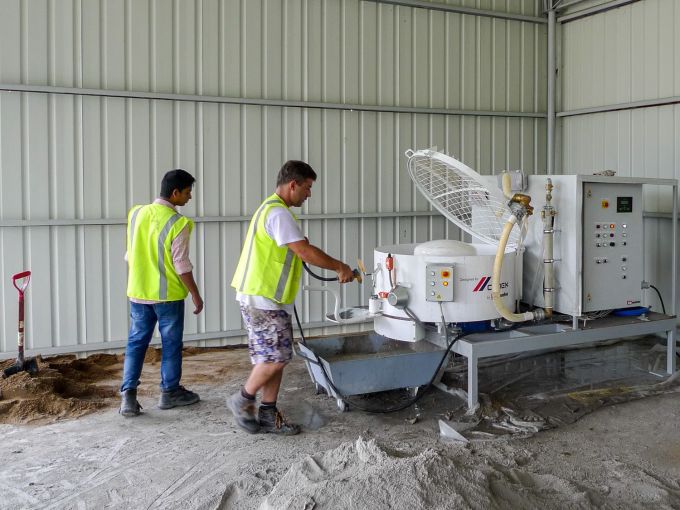

• systém automatického čistenia miešadla
• systém ochrany elektrických pohonov pripojených zariadení
